Водный счетчик — устройство

Как работает счетчик воды?

Начнем с самой распространенной модели — тахометрического счетчика. Принцип работы такого счетчика воды достаточно прост: проходящий поток воды крутит крыльчатку (1), и через систему шестеренок количество оборотов крыльчатки определяет показания счетчика. Механизм (2) тахометрического счетчика не имеет контакта с потоком воды (3), и такой счетчик называется сухим или сухоходным. Индикаторное устройство(5) состоит из пяти роликов, которые через масштабирующий механический редуктор (4) отображают измеренный объем воды в кубометрах. Ролик красного цвета и стрелочный указатель отображает доли кубических метров.

Взаимодействие между крыльчаткой и счетным механизмом осуществляется путем магнитной связи через герметичную перегородку (6). Опорные части крыльчатки и счетного механизма оснащены твердыми осями — часовыми камнями из рубина (7 и 8), что обеспечивает увеличение срока эксплуатации и высокую надежность измерительного прибора.

Такие счетчики так же широко применяются в составе теплосчетчиков. Для этого тахометрический счетчик комплектуется импульсным выходом для подачи сигнала на тепловычислитель. Устройство удаленного считывания сигнала счетчика выдает в цепь один импульс на 10 литров воды. Наличие данного устройства позволяет через дополнительные приборы производить централизованный учет расхода воды.

Вместо крыльчатки в счетчике может быть использована турбинка — такой механизм дает более точные замеры при высокой скорости потока, а также существуют модели, сочетающие в себе и турбину и крыльчатку. При этом если напор в системе невысок — вода проходит через крыльчатый механизм учета, а если же напор возрастает — поток передается на турбинный механизм, при этом крыльчатый механизм перекрывается специальным клапаном.

В многоструйных счетчиках поток на входе в прибор разделяется на несколько потоков для уменьшения турбулентности — тем самым снижая погрешность измерения, но увеличивая цену. Также счетчики разделяются на счетчики воды мокрого и сухого типа.

Счетчики воды мокрого типа проще по конструкции, поскольку механизм в них никак не изолирован от протекающего через счетчик потока. Они более дешевы, но их невозможно использовать при сильном загрязнении воды. В сухих счетчиках механизм герметично защищен от измеряемого потока воды немагнитной перегородкой — благодаря которой на ней не остается отложений. Передача и фиксация показаний происходит при передаче показаний с вращающейся крыльчатки или турбины с помощью магнита закрепленного внутри. Сухим механизмом оснащаются чаще многоструйные счетчики воды для более точного учета расхода воды. На одноструйных счетчиках — сухой механизм устанавливается реже, что оставляет их самыми дешевыми.

Для учета горячей воды используются счетчики такого же устройства, но изготовленные с применением более износостойких материалов. По требованиям ГОСТ минимальным сроком использования счетчиков воды являются 12 лет. Для холодной воды — межповерочный интервал обычно 5–6 лет, а для горячей воды 6 лет. Все счетчики для горячей воды являются счетчиками сухого типа, в связи с большим содержанием примесей в горячей воде.

В зависимости от конкретного вида, устройство счетчика воды немного отличается. Каждая конструкция имеет кое-что общее, но также характеризуется различиями в устройстве. Чаще всего в наших квартирах устанавливают механически счетчики воды. Они более надежны, доступны по цене и просты в эксплуатации.

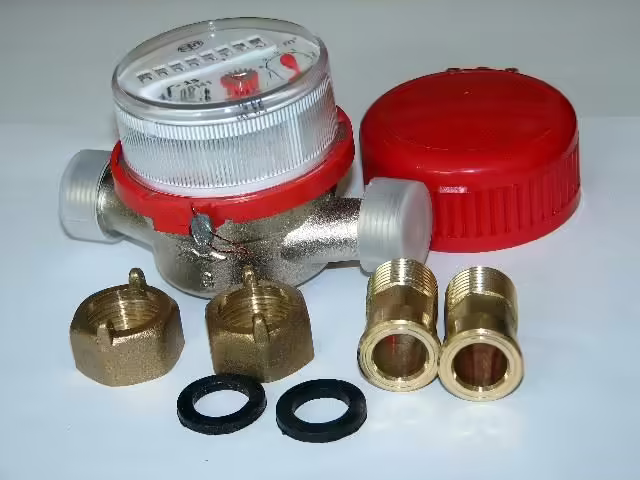

Счетчик воды

Устройство турбинного счетчика

Ось вращения крыльчатки турбинного расходометра имеет связь с осью трубопровода, на котором сам счетчик установлен. Как правило, счетчики этой разновидности имеют диаметр условного прохода равный 40. Эти водомеры отлично подходят для тех ситуаций, когда надо измерять большое количество расхода горячей или холодной воды. Чтобы смягчить попадание потока воды на крыльчатку, в ней устанавливается специальный обтекатель. Он призван направить поток на лопасти под максимально комфортным для работы водомера углом.

Устройство крыльчатого счетчика

Ось вращения в этом варианте водомера расположена перпендикулярно оси трубопровода, на который устанавливается счетчик. По размеру диаметра эти водомеры не бывают более 50. Они идеально подходят для измерения небольших расходов холодной и горячей воды. К примеру, в компактных квартирах.

Устройство многоструйного счетчика

В этом варианте конструкции вода не сразу попадает на крыльчатку. Первоначально она разделяется на несколько струй. Такая форма подачи воды обеспечивает равномерное попадание потока воды на рабочее колесо. Такой тип устройства позволяет свести к минимуму погрешность измерения расходы воды. Потому что погрешность зависит от степени турбулентности потока. Размеры водомеров этой категории сильно варьируются. Поэтому, они подходят как для измерения больших, так и для измерения небольших объемов горячей или холодной воды. Многоструйный счетчик

Обратите внимание! Правильная и долгая эксплуатация счетчика зависит от его установки. Все необходимо делать правильно, согласно инструкции и тем конкретным правилам, которые могут существовать в определенном регионе. К примеру, в некоторых городах запрещается устанавливать счетчик горизонтально, только вертикально. После установки счетчиков, чтобы они начали работать, их необходимо зарегистрировать в Водоканале. Обычно при такой проверке специалисты сами указывают на дефекты монтажа. Но, чтобы специалисты Водоканала не заставили делать лишнюю работу, из-за вашего незнания, перед самостоятельным монтажом рекомендуется изучить все возможные нюансы.

Устройство одноструйного счетчика

Они по устройству полностью повторяют многоструйные. Единственное важное отличие, которое можно понять уже из названия водомера, заключается в том, что нет устройства, формирующего поток поды. Поэтому, на крыльчатку вода попадает одним потоком.

Устройство мокроходного счетчика

Счетный механизм, который должен омываться потоком воды, проходит через расходометр. Эти типы водомеров является очень чувствительными к загрязненным водам. Особенно тем, которые содержат механические примеси. Чтобы устройство долго работало, рекомендуется применять его только для чистых сред.

Устройство сухоходного счетчика

Счетный механизм в этом водомере не имеет контакта с водой. Вращение от крыльчатки передается счетному механизму с помощью магнитных муфт. Корпус имеет специальную защиту от воздействия магнитного поля. К плюсам данного устройства относится то, что, не опустошая трубопровод можно легко извлечь счетный механизм. Срок службы счетчиков на воду этой категории гораздо выше. Благодаря более совершенному устройству, эта категория водомеров имеет более высокую цену.

Устройство комбинированного счетчикаКомбинированный счетчик

Такие варианты водомеров рациональнее всего устанавливать в системах, где важен широкий диапазон изменения расходов воды. Конструкция счетчика представляет собой два водомера. Это механические счетчики, заключенные в один корпус. Водомеры подбирается так, чтобы максимальный расход меньшего был немного больше минимального расхода большего. При достижении скорости воды определенного значения, переключение между водомерами будет происходить автоматически. Данная категория счетчиков была разработана с целью устранить главный недостаток механических водомеров — маленький диапазон измерения расхода.

Интересная и полезная информация:

Устройство счетчика воды горячей немного отличается от водомеров для холодной воды. Это связано с тем, что для изготовления водомеров для горячей воды необходимо применять более износостойкие материалы.

Согласно установленным ГОСТам минимальный срок службы любого счетчика должен быть 12 лет. При этом проверять работу счетчиков холодной воды необходимо каждые пять лет, а горячей — каждые шесть лет.

Все счетчики для горячей вод являются счетчиками сухого типа. Это связано с тем, что в горячей воде всегда находится много примесей, которые могут помешать работе мокроходного водомера и быстро привести его в негодность.

Основной тип водомеров, устанавливаемых в жилых квартирах — это скоростные счетчики. Их устанавливается на трубопроводах, диаметр которых не превышает 300 мм. Принцип действия базируется на измерении числа оборотов крыльчатки (вертушки), которая приводится в движение струей воды. Скорость вращения будет пропорциональность уровню расходу воды.
