Теплосчетчик ультразвуковой SanLine

Теплосчетчик ультразвуковой Sanline предназначен для измерения, обработки и отображения информации о количестве потребленной тепловой энергии, температуре и расходе теплоносителя, а также других параметров теплоносителя в закрытых водяных системах отопления.

Теплосчетчик используется как средство коммерческого учета тепловой энергии в квартирах, индивидуальных жилых домах, а также, в других нежилых помещениях, где номинальный расход теплоносителя не превышает значений соответствующего типоразмера теплосчетчика.

Теплосчетчик Sanline 1.5-ДУ15 Ультразвук M-Bus

Имеется в наличии

Технические характеристики:

Вы можете заказать услугу по бесплатной доставке счетчика к вам домой в пределах города Казань при заказе услуги «Замена или установка теплового счетчика»

Теплосчетчик Sanline состоит из:

• ультразвукового преобразователя расхода (расходомер);
• пары преобразователей температуры (Pt1000);
• вычислителя.

Расходомер измеряет объем теплоносителя в трубопроводе, прошедший от поставщика тепловой энергии к потребителям. Датчик расходомера пропускает ультразвуковые импульсы вдоль потока и против него. Время прохождения сигнала от излучателя к приемнику вдоль потока сокращается, а время прохождения против потока — увеличивается. На основе полученных значений времени рассчитывается объем теплоносителя.

Импульсы пропорциональные объему, передают эту информацию на вычислитель.

Преобразователи температуры определяют разность температуры теплоносителя на входе в систему отопления и на выходе из нее. В качестве датчиков температуры применяется пара платиновых термопреобразователей сопротивления типа Pt1000, связанных кабелем с вычислителем. Вычислитель, по этим сведениям, рассчитывает количество потребленной тепловой энергии, учитывая при этом и массу теплоносителя, приходящуюся на единицу объема в зависимости от его температуры.

Тепловычислитель выполнен в виде модуля, содержащего микропроцессор, жидкокристаллический дисплей, клавишу управления, оптический порт передачи данных и автономный источник питания — литиевую батарею.

Тепловычислитель устанавливается как вертикально, так и горизонтально. Кроме того, вычислитель выносного типа может устанавливаться отдельно от проточной части.

На дисплее отображаются значения контролируемых параметров, их размерность, а также информация о настройках и состоянии теплосчетчика. Клавишей управления выбирается отображаемый параметр.

Оптический порт предназначен для съема информации и программирования. Для диспетчеризации вычислитель оснащен модулем проводной передачи данных с цифровым интерфейсом M-Bus.

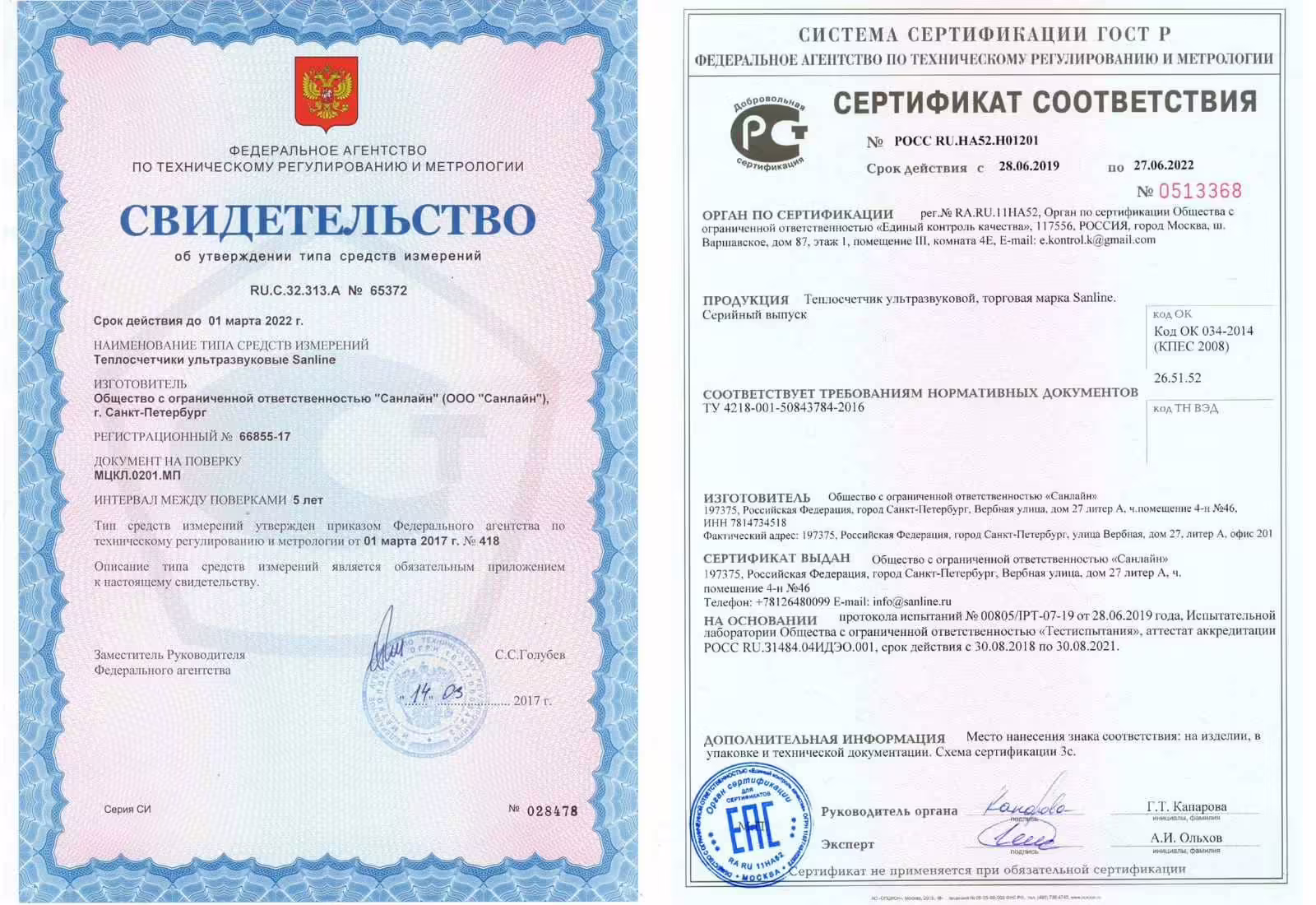

Разрешительная документация
