Электрический счетчик — устройство

Электрический счетчик

Устройство электросчётчика. Принцип действия.

Электросчётчики по своему принципу действия и устройству делятся на два вида: электронные и индукционные (электро-механические).

Устройство электронного электросчетчика.

Электронный электросчётчик — это устройство измерения электрической мощности с преобразованием её в аналоговый сигнал, который далее преобразуется в импульсный сигнал, пропорциональный потребляемой мощности.

Преобразователь (как видно из названия узла) преобразует аналоговый сигнал в цифровой импульсный, пропорциональный потребляемой мощности.

Микроконтроллер — главная часть электросчётчика, анализирует этот сигнал, рассчитывая количество потребляемой электроэнергии и осуществляет передачу информации на устройства вывода, на электромеханическое устройство или на дисплей — если используется жидкокристаллическая матрица, где и показывается количество потребляемой электроэнергии.

Описание, конечно очень общее, но как видно, устройство электронного электросчетчика — чистая электроника, чего не скажешь об устройстве индукционных счётчиков.

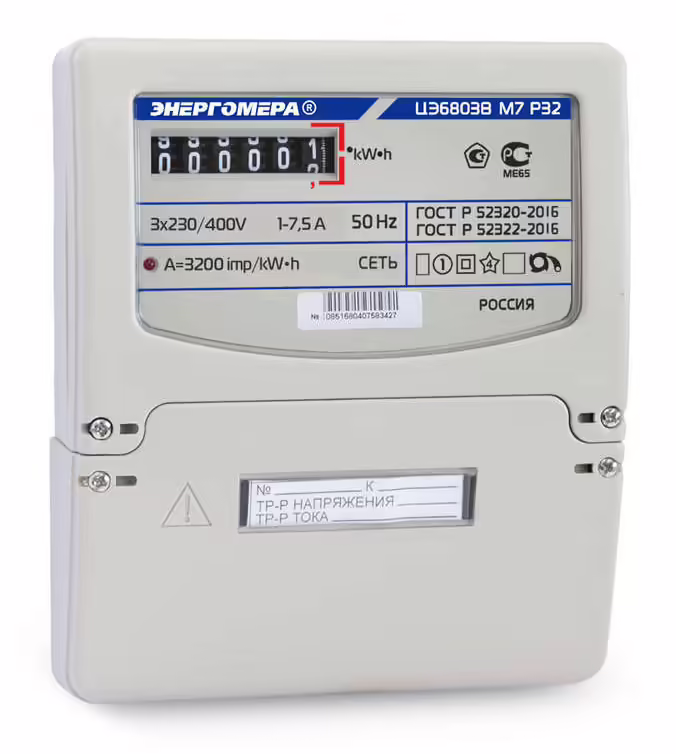

электросчетчик

Несмотря на то что, благодаря своим техническим характеристикам в настоящее всё большее распространение получает применение электронных счётчиков, старые индукционные счётчики были и остаются самыми распространёнными, их устройство стоит рассмотреть подробно.

Устройство индукционного (электро-механического) электросчетчика.

Основные части индукционного электросчётчика это: токовая катушка 1, катушка напряжения 2, алюминиевый диск 3, счётный механизм с червячной и зубчатой передачей 4 и постоянный магнит 5.

Токовая катушка включена в сеть последовательно и создаёт переменный магнитный поток, пропорциональный току, а катушка напряжения — параллельно, создавая переменный магнитный поток, пропорциональный напряжению.

Эти магнитные потоки пронизывают алюминиевый диск, причём, переменные магнитные потоки токовой обмотки — дважды, в связи с U-образной формой её магнитопровода, наводя в нём ЭДС.

Таким образом, возникают электромеханические силы, создающие крутящий момент — вращение диска, ось которого связана со счётным механизмом червячной и зубчатой передачей, производя передачу движения оси диска на цифровые барабаны.

Крутящий момент, создающий вращение диска пропорционален мощности сети; выше мощность — сильнее крутящий момент, диск крутится по оси быстрее.

Для выравнивания и успокоения колебаний частоты вращения в устройство электросчётчика входит постоянный магнит, поток которого, взаимодействуя с вихревыми токами диска, создаёт электромеханическую силу с направлением, обратным движению диска, что и
